一、方案概述
本方案面向电力系统变电检修单位、变压器制造企业及绝缘油再生处理企业的绝缘油化验室，围绕颗粒污染度、微量水分、酸值、闭口闪点、凝点倾点与低温运动粘度六项关键指标，提供仪器配置清单与成本报价，覆盖新油验收与运行油定期监督检测。
二、检测需求分析
绝缘油中的固体颗粒会造成局部电场畸变，是引发绝缘击穿的重要诱因，需按污染度等级严格管控；
微量水分会显著降低绝缘油击穿电压并加速绝缘纸老化，需具备 ppm 级检测能力；
酸值升高反映油品氧化劣化与腐蚀性增强，是判断油品是否需要再生处理的关键指标；
闭口闪点用于判定绝缘油中是否混入轻质馏分，是运行油安全监督的必检项；
凝点与倾点决定绝缘油在户外低温环境下的流动性；
低温运动粘度关系到变压器油在冷启动工况下的对流散热能力。
三、检测依据标准
| 序号 | 标准编号 | 标准名称 |
|---|---|---|
| 1 | GB/T 7595-2017 | 运行中变压器油质量 |
| 2 | GB/T 18854-2002 / ISO 11171 | 液体自动颗粒计数器的校准与油液污染度分级 |
| 3 | GB/T 7600-2014 | 运行中变压器油水分含量测定法（库仑法） |
| 4 | GB/T 7599-1987 / GB/T 28552-2012 | 运行中变压器油、汽轮机油酸值测定法（BTB 法） |
| 5 | GB/T 261-2021 / ISO 2719 | 闪点的测定 宾斯基-马丁闭口杯法 |
| 6 | GB/T 510-2018 / ASTM D97 | 石油产品凝点测定法 |
| 7 | GB/T 265-1988 | 石油产品运动粘度测定法和动力粘度计算法 |
四、检测项目与仪器配置
| 序号 | 对应检测项目 | 推荐仪器 | 型号 | 主要技术参数 |
|---|---|---|---|---|
| 1 | 颗粒污染度、水分与油温一体测定 | 油液颗粒度检测仪 | HM-Y20 | Y10 升级款，采用光阻（遮光）法原理；内置微水传感器与温度传感器，可同时检测水含量（0-360ppm）与油温；粒径范围 1-500μm，灵敏度 1μm 或 4μm(c)；计数准确性误差小于 ±10%，防护等级 IP67；10.2 寸大屏，内置 8000mAh 电池，重量 5.5kg |
| 2 | 绝缘油微量水分测定（库仑法） | 卡尔费休库仑法微量水分测定仪 | HM-WS4 | 10.0 英寸彩色触摸屏，中英文自由切换；测量范围 0.0001%（1ppm）~100%；灵敏阈 0.01μgH₂O；准确度：5μg-1mg 为 ±2μg、1mg 以上为 0.2%；PWM 脉冲调宽电解电路，可存储 2 万条结果；配置 RS232、485、USB 接口，可上传云平台；符合 GB/T 7600、SH/T 0246 等标准 |
| 3 | 酸值测定 | 全自动酸值测定仪 | HM-YSZ | 全自动回流法，7 寸彩色触摸屏；高精度 RGB 颜色传感器自动判断颜色终点；程序控温加热浴自动煮沸回流；试验结束自动排废液并清洗反应瓶；测量范围 0.001-2.0 mgKOH/g，分辨率 0.001 mgKOH/g，重复误差 ≤±0.01 mgKOH/g，控温精度 ≤±0.1℃ |
| 4 | 闭口闪点测定 | 全自动闭口闪点测试仪 | HM-BS2 | 按 GB/T 261-2021、ISO 2719-2016 设计；7 寸高清安卓触摸屏；测量范围室温~400℃；温度检测 A 级 PT100 三线制带温度补偿，检测精度 0.1℃，准确度 ±0.5℃；重复性 ≤3.0℃（闭口闪点 ≤110℃）；K 型热电偶闪火检测；气压计精度 ≤0.5kPa；支持数据导出与云平台上传 |
| 5 | 凝点、倾点测定 | 凝点倾点测定仪 | HM-NQ | 自动气压法，测试范围 -70℃~+51℃，重复性 ±1℃；样品量 4.5ml；安卓系统 7 寸高清触摸屏；半导体制冷并实时监测水冷温度，异常自动停机报警；分段控温符合标准要求；实时显示温度曲线，结果与 GB/T 510、ISO 3016、ASTM D97 倾斜法一致 |
| 6 | 低温运动粘度测定 | 自动低温乌氏粘度测定仪 | HM-WYN | 温度范围 5℃~+100℃，精度 ±0.01℃；德国 A 级 Pt100 不锈钢探头，内置温度校正；压缩机制冷，无需循环水；7 寸工业彩色触摸屏，四试验通道设计；带超温保护与低液位保护功能；内置热敏打印机自动打印结果，可存储 50 组检测结果 |
五、检测作业流程
| 步骤 | 作业环节 | 作业内容说明 |
|---|---|---|

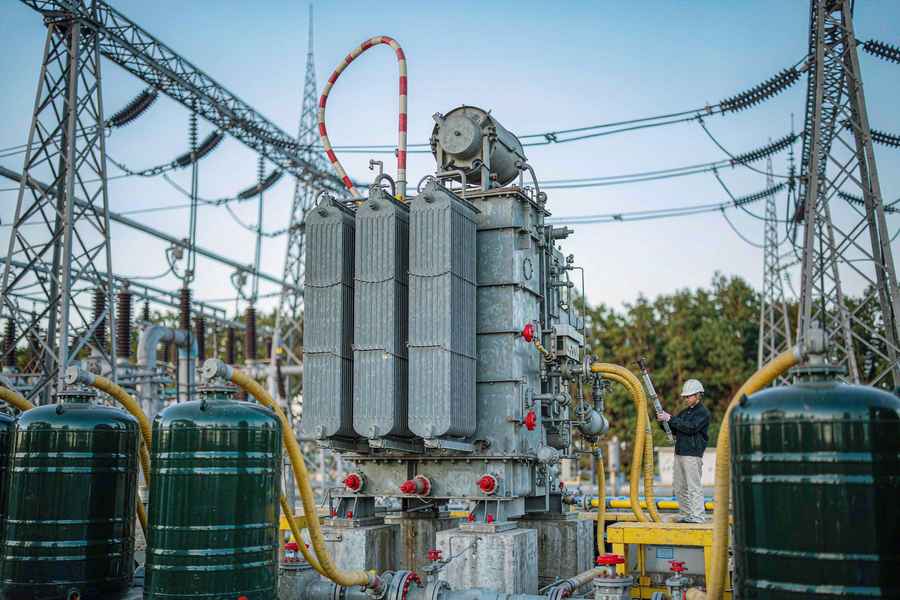

| 第 1 步 | 取样与登记 | 按 GB/T 7595 与 DL/T 取样的相关规定，从变压器底部取样阀取样，使用专用注射器或取样瓶，记录设备编号、电压等级与运行年限。 |
| 第 2 步 | 颗粒污染度与水分初检 | 使用 HM-Y20 现场完成颗粒污染度分级与水分、油温同步测量，快速判断油品状态。 |
| 第 3 步 | 微量水分测定 | 按 GB/T 7600 于 HM-WS4 采用库仑法完成微量水分测定，结果以 mg/L 或 ppm 表示。 |
| 第 4 步 | 酸值测定 | 按 GB/T 7599 于 HM-YSZ 完成酸值测定，评价油品氧化劣化程度。 |
| 第 5 步 | 闪点与低温性能测定 | 按 GB/T 261 完成闭口闪点测定，按 ASTM D6749 完成凝点倾点测定，按 GB/T 265 于 HM-WYN 完成低温运动粘度测定。 |
| 第 6 步 | 监督结论与处理建议 | 对照 GB/T 7595 运行中变压器油质量标准判定各项指标，给出继续运行、加强监督、滤油处理或换油建议。 |
六、仪器配置清单及成本报价
下表所列价格为本方案配套仪器的单台标准配置报价，价格有效期自本方案出具之日起 30 日内。
| 序号 | 仪器名称 | 型号 | 数量（台） | 单价（元） | 小计（元） |
|---|---|---|---|---|---|
| 1 | 油液颗粒度检测仪 | HM-Y20 | 1 | 41,500 | 41,500 |
| 2 | 卡尔费休库仑法微量水分测定仪 | HM-WS4 | 1 | 11,500 | 11,500 |
| 3 | 全自动酸值测定仪 | HM-YSZ | 1 | 21,800 | 21,800 |
| 4 | 全自动闭口闪点测试仪 | HM-BS2 | 1 | 9,800 | 9,800 |
| 5 | 凝点倾点测定仪 | HM-NQ | 1 | 28,000 | 28,000 |
| 6 | 自动低温乌氏粘度测定仪 | HM-WYN | 1 | 9,500 | 9,500 |
| 合计 | 6 | — | 122,100 |
七、报价汇总与商务说明
| 项目 | 金额（元） | 说明 |
|---|---|---|
| 仪器设备合计 | 122,100 | 共 6 台（套），明细见第六章 |
| 运输、安装与调试 | 包含 | 免费送货至用户指定地点并完成安装调试 |
| 操作培训 | 包含 | 免费提供现场操作培训与检测方法指导 |
| 质保服务 | 包含 | 整机质保 12 个月，终身技术支持 |
| 方案报价总额 | 122,100 | 人民币大写：壹拾贰万贰仟壹佰元整 |
说明：1）上表报价不含实验室水、电、气改造及台柜等基础装修费用；2）选配附件、专用耗材及仪器计量检定费用按实际需求另行报价；3）实际成交价格可根据配置组合、采购数量与付款方式协商确定。
综上，本方案围绕颗粒污染度、微量水分、酸值、闭口闪点、凝点倾点与低温粘度配置六台仪器，合计 12.21 万元，覆盖新油验收与运行油定期监督。六项指标对应绝缘油的介电安全、老化程度与低温流动性，可支撑变电检修单位建立规范的运行油监督台账。
