一、方案概述

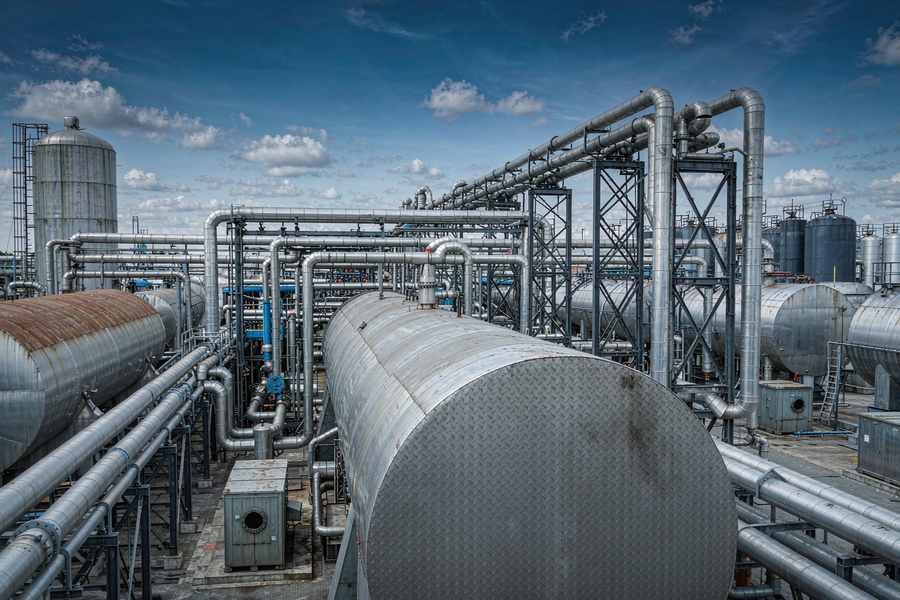

本方案面向油品仓储、油库、液压系统运维、风电与船舶设备管理等场景，针对储运与现场运维过程中的油液污染度在线监测、移动式颗粒计数及现场运动粘度快速测定需求，提供仪器配置与成本报价，实现从固定点位在线监测到移动巡检的完整覆盖。
二、检测需求分析
油库储罐、输油管线与液压站需要长期连续监测油液清洁度，及时发现污染侵入与滤芯失效；
多点位、分散式用油设备适合采用便携式仪器开展周期性巡检，避免频繁拆装与取样滞后；
在线监测装置应能直接承受管线压力并支持多种污染度等级标准输出与报警；
现场需要快速获得运动粘度数据以判定油品牌号与劣化程度，无需送回实验室等待；
监测数据需支持远程上传与集中管理，便于总部对多点位设备状态统一掌握。
三、检测依据标准
| 序号 | 标准编号 | 标准名称 |
|---|---|---|
| 1 | GB/T 18854-2002 / ISO 11171-1999 | 液体自动颗粒计数器的校准 |
| 2 | ISO 4406 / NAS 1638 / GB/T 14039 / GJB 420A / GJB 420B | 油液颗粒污染度等级评定 |
| 3 | DL/T 432-2018 / JB/T 9737 / QC/T 29104 | 液压油与润滑油污染度检测相关行业标准 |
| 4 | GB/T 21540-2008 / ISO 4402 | 液压传动 液体颗粒污染度的测定 遮光法 |
| 5 | ASTM D445 / ASTM D446 / ASTM D7279 | 透明与不透明液体运动粘度的测定 |
| 6 | GB/T 265-1988 / GB 11137-1989 | 石油产品运动粘度测定法 |
四、检测项目与仪器配置
| 序号 | 对应检测项目 | 推荐仪器 | 型号 | 主要技术参数 |
|---|---|---|---|---|
| 1 | 管线与系统油液污染度在线监测 | 在线油液污染度检测仪 | HM-YZ20（竖款） | 光阻（遮光）法原理，高精度激光传感器；流速范围 5-500mL/min，检测样品粘度 ≤650cSt；在线检测压力 0.1~10MPa（选配减压装置最高可达 42MPa）；粒径范围 1~1000μm，灵敏度 1μm 或 4μm(c)；计数准确性 ±0.5 个污染度等级；提供 1000 组数据存储并支持 U 盘存储；具有 RS232、RS485 及 USB 接口，支持标准 Modbus 协议；内置水分与温度传感器模块（标准款选配）；IP56/IP67 防护 |
| 2 | 关键点位低成本在线污染度监测 | 在线油液颗粒计数器 | HM-YZ10 | 光阻（遮光）法原理，高精度激光传感器；测量范围 1μm~1000μm；流速范围 5~500mL/min（最优 30mL/min）；样品粘度 ≤650cSt；在线检测压力 0.1~10MPa，选配减压阀最高 42MPa；内置 GB/T 14039、ISO 4406、NAS 1638、GJB 420A/B、SAE 4059F、GOST 17216 等标准；RS485 接口支持标准 Modbus 协议；重量<500g，尺寸 77.5=""> |
| 3 | 高压管路清洁度在线监测 | 油液清洁度监测仪 | HM-YZ30 | 可直接耐压 10MPa，可选配减压阀用于超高压在线测量；粒径范围 1~1000μm，灵敏度 1μm 或 4μm(c)；流速 5~500mL/min，检测样品粘度 ≤650cSt；内置 ISO4406、NAS1638、SAE4059、GJB420A/B、ГOCT17216、GB/T14039 等标准；内置水分和温度传感器模块，可同时输出四种参数信息；具有 RS232、RS485 及 USB 接口，支持标准 Modbus RTU 协议；重量 1kg |
| 4 | 现场运动粘度快速测定 | 便携式全自动运动粘度测定仪 | HM-YN4 | 针对户外现场快速检测设计，集成高效自动清洗与自动干燥系统；所需样品量仅约 0.3mL（300μL）；普遍 3 分钟出结果；依据 ASTM D445、ASTM D446、ASTM D7279，符合 GB 265-88、GB 11137-89 关于重复性和再现性的要求；配制 2 支毛细管粘度计，测量范围 1~2000mm²/s 可按需定制；恒温温度常温~100℃，控温精度 ±0.01℃；内置 24V 锂电池，控温 40℃ 可续航 16 小时；定制三防工程箱一体化设计，重量 9kg |
五、检测作业流程
| 步骤 | 作业环节 | 作业内容说明 |
|---|---|---|
| 第 1 步 | 监测点位规划 | 根据储罐、输油泵出口、液压站与关键设备的分布情况，确定在线监测点位与巡检路线，形成监测方案与报警阈值设定表。 |
| 第 2 步 | 在线仪表安装 | 在选定点位安装 HM-YZ20 或 HM-YZ10 在线监测装置，接入系统管路并完成密封性检查、量程与报警等级设定。 |
| 第 3 步 | 连续在线监测 | 装置按设定间隔自动采集数据，实时输出各通道粒径数据与污染度等级，超限自动报警，并支持远程上位机集中查看曲线与历史数据。 |
| 第 4 步 | 移动巡检 | 巡检人员使用 HM-Y10/HM-Y20 便携式颗粒计数器对各分散设备取样检测，同步记录水分与油温数据。 |
| 第 5 步 | 现场粘度验证 | 对需要判定油品牌号或劣化程度的点位，使用 HM-YN4 便携式运动粘度仪现场取样检测，约 3 分钟获得结果。 |
| 第 6 步 | 数据分析与处置 | 定期汇总在线与巡检数据，分析污染变化趋势，及时安排滤油、换油或滤芯更换，形成设备润滑管理档案。 |
六、仪器配置清单及成本报价
下表所列价格为本方案配套仪器的单台标准配置报价，价格有效期自本方案出具之日起 30 日内。
| 序号 | 仪器名称 | 型号 | 数量（台） | 单价（元） | 小计（元） |
|---|---|---|---|---|---|
| 1 | 在线油液污染度检测仪 | HM-YZ20（竖款） | 2 | 10,800 | 21,600 |
| 2 | 在线油液颗粒计数器 | HM-YZ10 | 1 | 8,000 | 8,000 |
| 3 | 油液清洁度监测仪 | HM-YZ30 | 1 | 19,800 | 19,800 |
| 4 | 便携式全自动运动粘度测定仪 | HM-YN4 | 1 | 62,000 | 62,000 |
| 合计 | 5 | — | 111,400 |
七、报价汇总与商务说明
| 项目 | 金额（元） | 说明 |
|---|---|---|
| 仪器设备合计 | 111,400 | 共 5 台（套），明细见第六章 |
| 运输、安装与调试 | 包含 | 免费送货至用户指定地点并完成安装调试 |
| 操作培训 | 包含 | 免费提供现场操作培训与检测方法指导 |
| 质保服务 | 包含 | 整机质保 12 个月，终身技术支持 |
| 方案报价总额 | 111,400 | 人民币大写：壹拾壹万壹仟肆佰元整 |
说明：1）上表报价不含实验室水、电、气改造及台柜等基础装修费用；2）选配附件、专用耗材及仪器计量检定费用按实际需求另行报价；3）实际成交价格可根据配置组合、采购数量与付款方式协商确定。
综上，本方案以在线污染度监测、便携式颗粒计数与现场运动粘度快测三类手段组合，共四款仪器、五台设备，合计 11.14 万元。固定点位监测与移动巡检互补，可在不拆装、不停机条件下掌握油液清洁度与劣化情况，适合油库储运、液压运维及风电船舶等分散场景。
